hogar > productos > Módulo de Realtek WiFi > Módulo interno de la antena USB RTL8188FTV Realtek WiFi del PWB

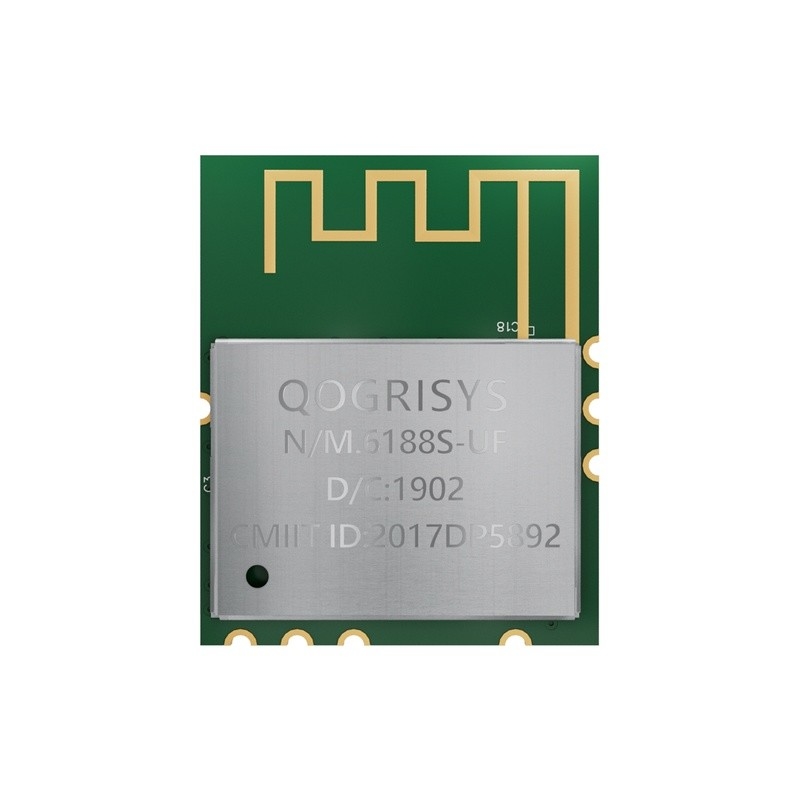

Módulo interno de la antena USB RTL8188FTV Realtek WiFi del PWB

Detalles del producto

Lugar de origen: China

Nombre de la marca: OFLYCOMM

Certificación: CE/FCC/IC/KCC/SRRC/TELEC/NCC/ROHS/REACH

Número de modelo: 6188S-UF

Pago y términos de envío

Cantidad de orden mínima: 5/pcs

Precio: USD 1.4-2.4/pcs

Detalles de empaquetado: Carrete

Tiempo de entrega: 15-40 días laborables

Condiciones de pago: T/T

Capacidad de la fuente: 4000000pcs/month

Consiga el mejor precio
Punto culminante:

Módulo de RTL8188FTV USB Wifi

,

Módulo video de Wifi de la antena del PWB

sola banda:
Sí, es cierto.2.4g
Cadena del RF:
1T1R
Frecuencia de funcionamiento:
2.400~2.4835GHz
Antena:
A bordo
Temporeros de trabajo:
0°C a 70°C
LxWxH:
14.8x18.2x1.9 mm
sola banda:
Sí, es cierto.2.4g
Cadena del RF:
1T1R
Frecuencia de funcionamiento:
2.400~2.4835GHz
Antena:
A bordo
Temporeros de trabajo:
0°C a 70°C
LxWxH:
14.8x18.2x1.9 mm
Módulo interno de la antena USB RTL8188FTV Realtek WiFi del PWB

Interfaz USB RTL8188FTV Realtek Modulo WiFi Antenna interna de circuito impreso

Fecha principal del 6188S-UF

Nombre del modelo 6188S-UF
Descripción del producto Apoya la funcionalidad Wi-Fi
Dimensión L x W x H: 14,8 x 18,2 x 1,9 mm (típico)
Interfaz Wi-Fi Apoyo a USB2.0
Temperatura de funcionamiento Entre 0°C y 70°C
Temperatura de almacenamiento -40 °C a 85 °C
RoHS Todos los componentes de hardware cumplen plenamente con la directiva RoHS de la UE

Consumo de energía para usted Referencia ((VCC33 = 3.3V)) Unidad: mA

Wifi en modo:126

TX ((2.4G HT40)):232

RX ((2.4G HT40)):140

Asignación del pin del módulo USB WiFi

Módulo interno de la antena USB RTL8188FTV Realtek WiFi del PWB 0

Definición del pin

No Nombre El tipo Descripción Válvula de tensión
1 El GND - Conexiones terrestres
2 USB_DP también En el caso de las empresas Par de diferenciales USB2.0 para WLAN
3 USB_DM En el caso de las empresas Par de diferenciales USB2.0 para WLAN
4 VDD33 P Entrada de la fuente de tensión de alimentación principal 3.3V 3.3V
5 El GND - Conexiones terrestres
6 Sección 0 En el caso de las empresas Wlan RF I / O, el pin puede flotar si se utiliza antena interna
7 El GND - Conexiones terrestres
8 El GND - Conexiones terrestres

P:Poder I:entrada o salida

Algunas aplicaciones

Módulo interno de la antena USB RTL8188FTV Realtek WiFi del PWB 1
