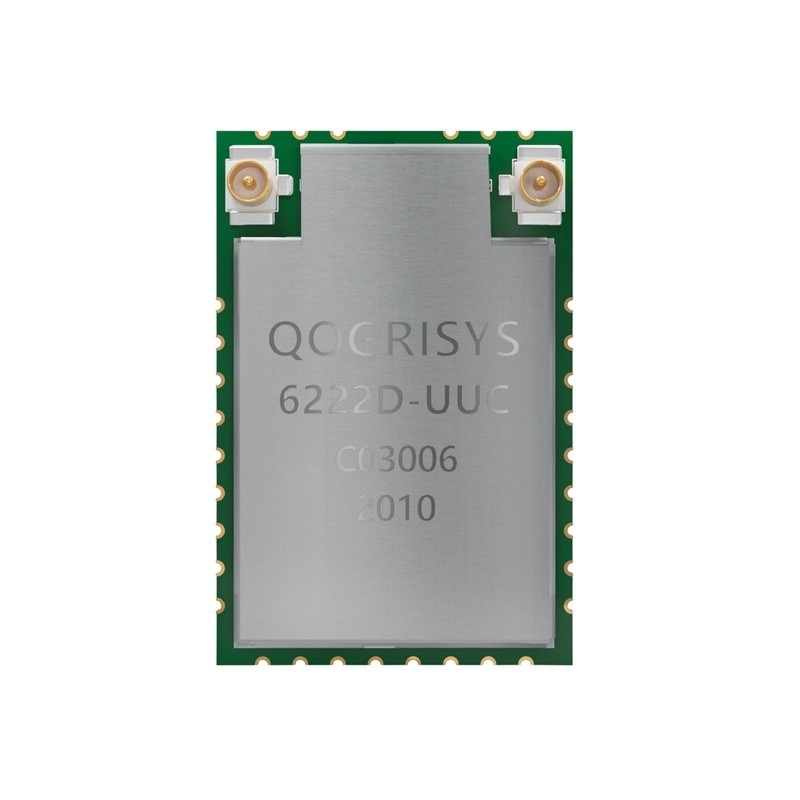

Dos pernos del módulo 867Mbps 32 de IPEX Wifi Bluetooth para OTT IPTV

Detalles del producto

Lugar de origen: China

Nombre de la marca: OFLYCOMM

Certificación: CE/ROSH/REACH

Número de modelo: 6222D-UUC

Pago y términos de envío

Cantidad de orden mínima: 5PCS

Precio: USD4.5-7.5/pcs

Detalles de empaquetado: Carrete

Tiempo de entrega: 15-40 días laborables

Condiciones de pago: T/T

Capacidad de la fuente: 4000000pcs/month

Consiga el mejor precio
Punto culminante:

Módulo de dos IPEX Wifi Bluetooth

,

Módulo de OTT IPTV Wifi Bluetooth

,

módulo del transmisor-receptor de 867Mbps Wifi

Módulo:
6222D-UUC
Integrado altamente:
- ¿ Qué?
cumpla con:
IEEE802.11a/b/g/n/ac
Antena:
2T2R+BT ANT
IPEX:
Dos
Pernos:
32
Módulo:
6222D-UUC
Integrado altamente:
- ¿ Qué?
cumpla con:
IEEE802.11a/b/g/n/ac
Antena:
2T2R+BT ANT
IPEX:
Dos
Pernos:
32
Dos pernos del módulo 867Mbps 32 de IPEX Wifi Bluetooth para OTT IPTV

Módulo Bluetooth Wifi original Velocidad de hasta 867 Mbps para OTT / IPTV

6222D-UUC es un módulo de bajo costo y bajo consumo de energía que tiene todas las funcionalidades de Wi-Fi y Bluetooth.Aplicaciones de auriculares Bluetooth. Con capacidades de roaming sin fisuras y seguridad avanzada, también podría interactuar con diferentes proveedores de puntos de acceso 802.11a/b/g/n/ac 2x2 en la LAN inalámbrica.

Dos pernos del módulo 867Mbps 32 de IPEX Wifi Bluetooth para OTT IPTV 0
Un vistazo rápido del 6222D-UUC

1.WLAN SOC para aplicaciones WLAN de 5 GHz 802.11ac o 2.4G/5G 802.11n.

2.Multiplexamiento espacial de doble flujo hasta una velocidad de datos de 867 Mbps.

3.2.4 GHz: admite 20/40 MHz

4.5 GHz: 20/40/80 MHz

5.USB2.0 para controladores WLAN y BT

Definición del pin

Dos pernos del módulo 867Mbps 32 de IPEX Wifi Bluetooth para OTT IPTV 1



No. Nombre El tipo Descripción Válvula de tensión
1 Se trata de un En el caso de las empresas

IC GPIO5

(sFlash MISO PIN)


2 Se trata de un En el caso de las empresas

IC GPIO4

(sFlash PIN de MOSI)


3 El CESE En el caso de las empresas Reloj flash de serie externo
(sFlash para la aplicación del dongle)

4 SCEE En el caso de las empresas Entrada externa de reloj de 32K o RTC
(sFlash CS PIN)

5 El GND - ¿ Qué? Conexiones terrestres
6 WL_DP+ En el caso de las empresas Los datos de USB+ (USB2.0)
7 - ¿ Qué es eso? En el caso de las empresas Datos USB- (USB2.0)
8 El GND - ¿ Qué? Conexiones terrestres
9 Se aplican las siguientes condiciones: - ¿ Qué? IC GPIO3 ((WLAN WPS))
10 Se aplicará el método siguiente: - ¿ Qué? IC GPIO8 ((WLAN LED con bajo nivel de actividad)
11 El GND - ¿ Qué? Conexiones terrestres
12 BT_RFA En el caso de las empresas BT puerto RF
13 El GND - ¿ Qué? Conexiones terrestres
14 ¿ Qué pasa? ¿ Qué? BT despierta HOST 3.3V
15 HOST_WAKE_BT (en inglés) Yo... HOST Despierta BT 3.3V
16 Se trata de los siguientes elementos: - ¿ Qué? IC GPIO0
17 Se trata de un - ¿ Qué? IC GPIO1
18 El GND - ¿ Qué? Conexiones terrestres
19 El valor de las emisiones de CO2 En el caso de las empresas 2.4G/5G puerto Wi-Fi RF1 (opcional)
20 El GND - ¿ Qué? Conexiones terrestres
21 El GND - ¿ Qué? Conexiones terrestres
22 El valor de las emisiones de CO2 En el caso de las empresas 2.4G/5G puerto Wi-Fi RF0 (opcional)
23 El GND - ¿ Qué? Conexiones terrestres
24 El GND - ¿ Qué? Conexiones terrestres
25 El GND - ¿ Qué? Conexiones terrestres
26 WL_WAKE_HOST: ¿Qué está pasando? ¿ Qué?

WLAN despertar al anfitrión

(Compartido con el IC GPIO6)

3.3V
27 Reinicio Yo...

Habilitar el pin del dispositivo

ON: tira hacia arriba; OFF: tira hacia abajo

3.3V
28 HOST_WAKE_WL: ¿Qué está sucediendo? Yo...

No se puede hacer más

(Compartido con el IC GPIO7)

3.3V
29 El GND - ¿ Qué? Conexiones terrestres
30 VDD33 P 3.3V Entrada de voltaje 3.3V
31 No incluido - ¿ Qué? No hay conexión (flotante)
32 El GND - ¿ Qué? Conexiones terrestres

Aplicación adecuada

Se puede aplicar 6222D-UUC a las tabletas/ portátiles/ tableros de televisión/ máquinas publicitarias/ OTT/ IPTV/ DVB/ STB/ DV/ IPC/ Mini Driving Recorder/ Doorbell/ Smart TV, etc.

Más preguntas

P1: ¿Cómo puedo obtener el conductor relacionado?

Por favor, póngase en contacto con las ventas con la información de su proyecto, una persona le enviará uno adecuado de acuerdo con su información.

P2: ¿Se certifican sus módulos?

Sí, todos nuestros módulos tienen certificaciones.
