hogar > productos > Módulo de WiFi BT > Módulo combinado 2.4GHz de RTL8723DS Bluetooth4.2 SDIO para el Tablet PC

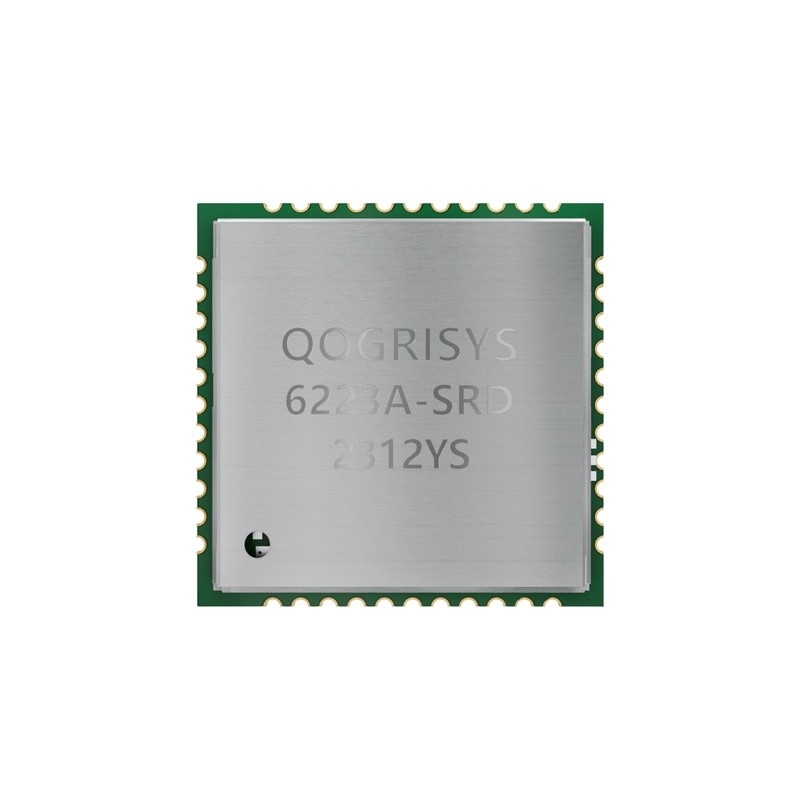

Módulo combinado 2.4GHz de RTL8723DS Bluetooth4.2 SDIO para el Tablet PC

Detalles del producto

Lugar de origen: China

Nombre de la marca: OFLYCOMM

Certificación: CE/FCC/SRRC/ROHS/REACH

Número de modelo: 6223A-SRD

Pago y términos de envío

Cantidad de orden mínima: 5/pcs

Precio: USD 2.1-3/pcs

Detalles de empaquetado: Carrete

Tiempo de entrega: 15-40 días laborables

Condiciones de pago: T/T

Capacidad de la fuente: 4000000pcs/month

Consiga el mejor precio
Punto culminante:

Módulo combinado de RTL8723DS SDIO

,

Módulo combinado de Bluetooth 4

,

2 SDIO

Chipset:
RTL8723DS
Estándar de WiFi:
IEEE802.11b/g/n
Frecuencia:
2.4GHz
Interfaz:
SDIO/Uart
Ayuda del OS:
Windows/Android /Linux
Seguridad:
WEP, TKIP, AES, WPA, WPA2
Tamaño:
12.0x12.0x1.8m m
Aplicación:
Tablet PC
Chipset:
RTL8723DS
Estándar de WiFi:
IEEE802.11b/g/n
Frecuencia:
2.4GHz
Interfaz:
SDIO/Uart
Ayuda del OS:
Windows/Android /Linux
Seguridad:
WEP, TKIP, AES, WPA, WPA2
Tamaño:
12.0x12.0x1.8m m
Aplicación:
Tablet PC
Módulo combinado 2.4GHz de RTL8723DS Bluetooth4.2 SDIO para el Tablet PC

Módulo combinado RTL8723DS Bluetooth4.2 SDIO de 2,4 GHz para Tablet PC



ProductoDescripción general

6223A-SRD es un módulo combinado Wi-Fi + BT de tamaño pequeño y bajo perfil con huella LGA (Land-Grid Array), el tamaño de la placa es de 12 mm * 12 mm con un grosor de módulo de 1,9 mm.Puede fabricarse fácilmente en el proceso SMT y es muy adecuado para tabletas, ultrabooks, dispositivos móviles y productos de consumo.Proporciona una interfaz SDIO para que Wi-Fi se conecte con el procesador host y una interfaz UART de alta velocidad para BT.También tiene una interfaz PCM para la transmisión de datos de audio con enlace directo a un códec de audio externo a través del controlador BT.El rendimiento de Wi-Fi puede llegar hasta 150 Mbps en teoría mediante el uso de tecnología MIMO 1x1 802.11nb/g/n y Bluetooth puede admitir BT2.1+EDR/BT3.0 y BT4.2.6223A-SRD utiliza un solo chip Wi-Fi/BT altamente integrado basado en un proceso COMS avanzado.6223A-SRD integra bloques de funciones Wi-Fi/BT completos en un chip, como SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM y LDO/SWR, excepto que quedan menos componentes pasivos en la PCB.

Este módulo compacto es una solución total para una combinación de tecnologías Wi-Fi + BT.El módulo está desarrollado específicamente para teléfonos inteligentes y dispositivos portátiles.



Especificación general

Nombre del modelo

6223A-SRD

Descripción del producto

Compatible con funcionalidades Wi-Fi/Bluetooth

Dimensión

L x An x Al: 12 x 12 x 1,8 (típico) mm

interfaz wifi

Soporte SDIO V2.0

Interfaz Bluetooth

UART/PCM

Temperatura de funcionamiento

0°C a 70°C

Temperatura de almacenamiento

-40°C a 85°C

RoHS

Todos los componentes de hardware cumplen totalmente con la directiva RoHS de la UE

Clasificación operativa recomendada

El IO digital admite la aplicación VDD33 o VDD18.



mín.

tip.

máx.

Unidad

Temperatura de funcionamiento

0

25

70

grado C

VCC33

3.15

3.3

3.45

V

VDDIO

1.7

1,8 o 3,3

3.45

V



Especificación RF Wi-Fi/BT 2.1 Especificación de radiofrecuencia de 2,4 GHz

Característica

Descripción

Frecuencia de operación

2.400~2,4835 GHz

Máscara de espectro

mín.b/g/n

tip.b/g/n

máx.b/g/n

Unidad b/g/n

Primeros lóbulos laterales (a fc ± 11MHZ)

-

-42/-38/-32

-

dBr

2. lóbulos laterales (a fc ± 22 MHz)

-

-52/-60/-60

-

dBr

frecuenciaTolerancia

-20/-20/-20

-

20/20/20

ppm

Estándares

Wifi:
IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i

BT:
V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.2

Modulación

Wifi:
802.11b: CCK (11, 5,5 Mbps),

BPSK(1Mbps),
802.11g/n: OFDM

BT:
8DPSK, π/4 DQPSK, GFSK

PSK(2Mbps),

Tasas de datos PHY

Wifi:
802.11b: 11,5,5,2,1Mbps
802.11g: 54,48,36,24,18,12,9,6Mbps 802.11n: hasta 150Mbps

BT:
1 Mbps para Tarifa Básica
2,3 Mbps para tasa de datos mejorada

Potencia de salida de transmisión

Wifi:
802.11b a 11 Mbps 802.11g a 54 Mbps 802.11n a 65 Mbps

BT:
Máx. +10dBm

17±1.5dBm
14±1.5dBm 13±1.5dBm(MCS 7_HT20) 13±1.5dBm(MCS 7_HT40)

EVM

802.11b/1 Mbps: EVM-10dB 802.11b /11Mbps: EVM-10dB 802.11g/6Mbps: EVM-5dB 802.11g /54Mbps: EVM-25dB 802.11n/6.5Mbps: EVM-5dB 802.11n/65Mbps: EVM-28dB 802.11n/13,5 Mbps: EVM-5dB 802.11n/135Mbps: EVM-28dB

Sensibilidad del receptor (Wi-Fi)

802.11b al 8 % PER
1Mbps
-91dBm
2Mbps
-89dBm
5.5Mbps
-87dBm
11Mbps
-85dBm Nivel de entrada máximo≥-8

802.11g@10% POR 6Mbps -87dBm 9Mbps -86dBm 12Mbps-84dBm 18Mbps-82dBm 24Mbps-79dBm 36Mbps-75dBm 48Mbps -71dBm 54Mbps -70dBm

Nivel de entrada máximo≥-20

802.11n@10% POR HT20_MCS 0 -87dBm HT20_MCS 1-84dBm HT20_MCS 2 -82dBm HT20_MCS 3 -79dBm HT20_MCS 4 -75dBm HT20_MCS 5 -71dBm HT20_MCS 6 -70dBm HT20_MCS 7 -69dBm Nivel de entrada máximo≥-20

HT40_MCS 0-84 HT40_MCS 1-81 HT40_MCS 2-79 HT40_MCS 3-76 HT40_MCS 4-72 HT40_MCS 5-68 HT40_MCS 6-67 HT40_MCS 7-66

Sensibilidad del receptor (BT)

-89dBm @ 1Mbps -86dBm @ 2Mbps -83dBm @ 3Mbps

Canal operativo

Wifi 2,4 GHz:
11: (Cap. 1-11) – Estados Unidos

13: (Cap. 1-13) – Europa

TECNOLOGÍA FN-LINK LIMITADA 4 Información confidencial y de propiedad exclusiva

6223A-SRD



14: (Canales 1-14) – Japón BT 2.4GHz: Canal.0 ~78

El control de acceso a medios

Wi-Fi: CSMA/CA con ACK BT: AFH, división de tiempo

Antena

Antena externa

Red de arquitectura

Wi-Fi: Modo Ad-hoc (Peer-to-Peer) Modo Infraestructura

PA de software

Wi-Fi directo
BT: Pico Net, Red de dispersión

Seguridad

Wi-Fi: WPA, WPA-PSK, WPA2, WPA2-PSK, WEP de 64 y 128 bits, IEEE 802.11x, IEEE 802.11i

BT: pelado simple

SO compatible

Androide/Linux

Interfaz de host

WiFi: SDIO BT: UART

Tensión de funcionamiento

3,3±10 % V CC Tensión de alimentación de E/S

Dimensión

Típico L12.0*W12.0*H1.8mm
