Detalles del producto
Lugar de origen: CHINA
Nombre de la marca: FN-LINK
Certificación: ROHS/REACH

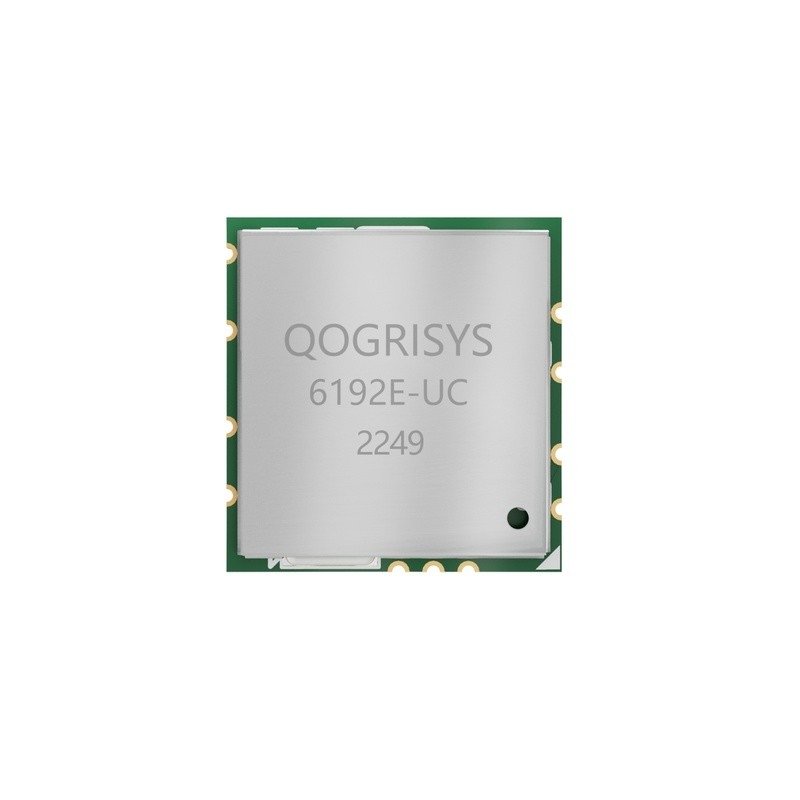

Número de modelo: 6192E-UC
Pago y términos de envío
Cantidad de orden mínima: 5/pcs
Precio: USD 4.1-5.5/pcs
Detalles de empaquetado: Carrete
Tiempo de entrega: 15-40 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 4000000pcs/month
Chipset: |
RTL8192FC |
Gama de frecuencia: |
2,400 gigahertz ~ 2,497 gigahertz |
Temperatura de funcionamiento: |
0°C a 70°C |
Temperatura de almacenamiento: |
-40°C a 85°C |
Pin Foots: |
11 pernos |
Número de canales: |
Ch1 ~ Ch14 |
Chipset: |
RTL8192FC |
Gama de frecuencia: |
2,400 gigahertz ~ 2,497 gigahertz |
Temperatura de funcionamiento: |
0°C a 70°C |
Temperatura de almacenamiento: |
-40°C a 85°C |
Pin Foots: |
11 pernos |
Número de canales: |
Ch1 ~ Ch14 |
1. El rastro de S0 /S1 2antenna tan corto como sea posible, añadió mejor el πcircuit para hacer juego tunning;
2. Control de rastro del USB como impedancia 90ohm;
3. la fuente de alimentación 3V3 añadió el condensador de 2 filtros (10uf+0.1uf);
| Modelo No | 6192E-UC | Chipset principal | RTL8192EU |
| Interfaz | USB | Estándar de WiFi | IEEE802.11b/g/n |
| Tarifa de datos | 300Mbps | Certificación | ALCANCE DE ROHS |
| Antena del RF | Antena externa | El OS apoyó | Linux/Android/Windows |
| Frecuencia | 2.4GHz | Fuente de alimentación | 3.3V |
| NO | Nombre | Tipo | Descripción | Voltaje |
| 1 | Tierra | - | Conexiones de tierra | |
| 2 | HORMIGA 0 | Entrada-salida | Entrada-salida port0 del RF | |
| 3 | HORMIGA 1 | Entrada-salida | Entrada-salida port1 del RF | |
| 4 | Tierra | - | Conexiones de tierra | |
| 5 | VDD33 | P | La fuente del voltaje de la alimentación principal entró 3.3V | 3.3V |
| 6 | USB_DM | Entrada-salida | D DEL USB | |
| 7 | USB_DP | Entrada-salida | USB D+ | |
| 8 | Tierra | - | Conexiones de tierra | |
| 9 | NC | - | Flotación (haga no conectado con la tierra) | |
| 10 | NC | - | Flotación (haga no conectado con la tierra) | |
| 11 | NC | - | Flotación (haga no conectado con la tierra) |
Uso del módulo de RTL8192FC Wifi
.
